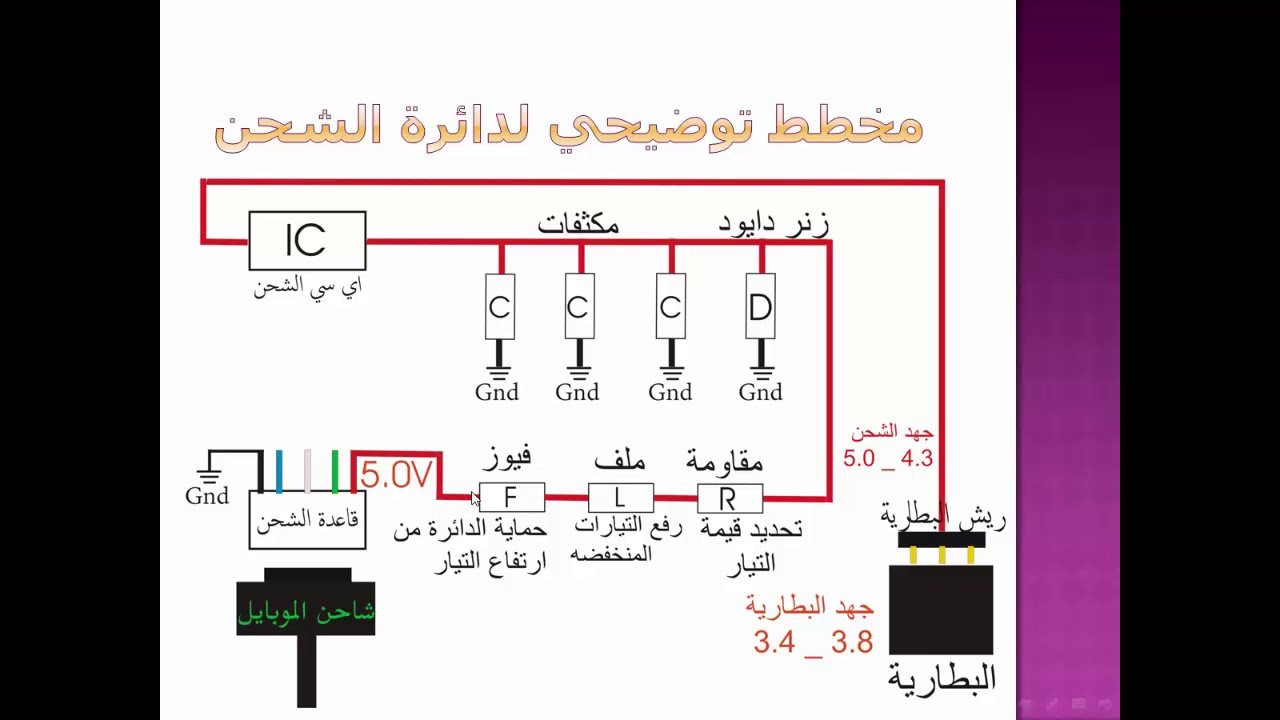

نبدأ اولاً بـ المكثف - الرمز على المخطط ( C )

وظيفة المكثف شحن وتفريغ وتنعيم التيار

اعطال المكثف فى دائرة الشحن

1- الشورت الصريح

ويظهر العطل عند توصيل الموبايل بالشاحن، سوف نلاحظ ان الموبايل قد فصل باوراذا تم توصيل الموبايل بـ تيستر الشحن سوف نلاحظ انطفاء التيستر

هذا العطل يكون بسبب تلف المكثف مما تسبب فى تلامس مسار دخول الفولت ( V-Bus ) بأرضى البوردة (Gnd ) ويسمى هذا العطل بـ الشورت الصريح فى دائرة الشحن

2- عدم الإحساس بالشاحن

عند وجود تسريب علي المكثف، ويظهر ذلك بقياس الممانعة على الطرف الموجب للمكثف، فإن كانت الممانعة متدنية فإنه يكون سبب ف عدم الإحساس بعملية توصيل الموبايل باللشاحن.

ثانياً : المقاومة - الرمز على المخطط ( R )

وتعتبر المقاومة من أهم العناصر الموجودة فى دائرة الشحن

وظيفة المقاومة ، ممانعة التيار الذائد،، عند تلف المقاومة ينقطع المسار ويفضل تغييرها من بوردة مماثلة او بمقاومة بنفس قيمة الأوم

أعطال المقاومة فى دائرة الشحن

1- عند تلف المقاومة فإنها تسبب عطل الشحن الوهمى، وتحديداً مقاومات خطوط الداتا

2- عند تلف المقاومة فإنها تسبب عطل عدم الإحساس بالشاحن والموبايل مفتوح.

وتحديداً مقاومات خط الـ

على سبيل المثال العطل الشائع فى موبايل انفنكس X606 ، عطل عدم الاحساس بالشاحن والموبايل مفتوح

3- من ضمن الأعطال التى تسببها المقاومة عدم الإحساس بالشحن نهائيا، نتيجة تلف المقاومة مما تسبب فى انقطاع المسار

4- درجه الحرارة مرتفعة - درجة الحرارة منخفضة

المسبب لهذا العطل هو ( المقاومه الحراريه )

5- يرجى التأكد من توصيل الجهاز بشاحن اصلى، او ظهور علامة المثلث الأصفر مع علامة التعجب

المسبب لهذا العطل مقاومة مسار الـ BSI الموجودة على خد ريش البطارية او الموجودة بداخل البطارية

ثالثاً : الدايود - الرمز على المخطط ( D )

وظيفة الدايود توحيد إتجاه التيار

أعطال الدايود فى دائرة الشحن

عند تلف الدايود فإنه يتسبب فى العديد من الأعطال، ومنها:-

1- عدم الإحساس بالشاحن

2- شورت صريح عند توصيل الموبايل بالشاحن مما يتسبب فى فصل الجهاز بور عند توصيله بالشاحن

3- فى بعض الأجهزة، تلف الدايود يتسبب فى عطل الشحن الوهمى

رابعاً : الملف - الرمز على المخطط ( L )

وظيفة الملف، رفع أو خفض التيار، وتختلف الوظيفة على حسب مكان وجوده فى الدائرة

أعطال الملف فى دائرة الشحن

1- عند تلف الملف فإنه يتسبب فى عطل الشحن الوهمى ( آيسي الشحن )

2- عند تلف الملف، فإنه يتسبب عطل الشحن البطىء ( آيسي الشحن )

3- عند تلف الملف فإنه يتسبب فى عطل عدم الإحساس بالشحن

خامساً : منظم الشحن -  على المخطط ( OVP )

وظيفة منظم الشحن الرئيسية هى حماية آيسي الشحن من الفولت الذائد

اعطال منظم الشحن

1- عند تلف منظم الشحن فإنه يتسبب فى عدم الإحساس بالشحن نهائياً

2- عند تلف منظم الشحن فإنه يتسبب فى ظهور درجهة الحراره مرتفعه

خامساً : آيسي الشحن - الرمز على المخطط ( U )

وظيفة الايسي إدارة عملية الشحن وامداد ايسي الباور بالفولت اللازم لتشغيل الموبايل

أعطال آيسي الشحن

1- عدم الإحساس بالشحن

2- فصل الجهاز باور نتيجة عدم امداد ايسي الباور بفولت البطارية

3- الشحن الوهمى

4- تسريب الشحن

5- فصل الجهاز باور اثناء توصيل الموبايل بالشاحن (شورت غير صريح)
